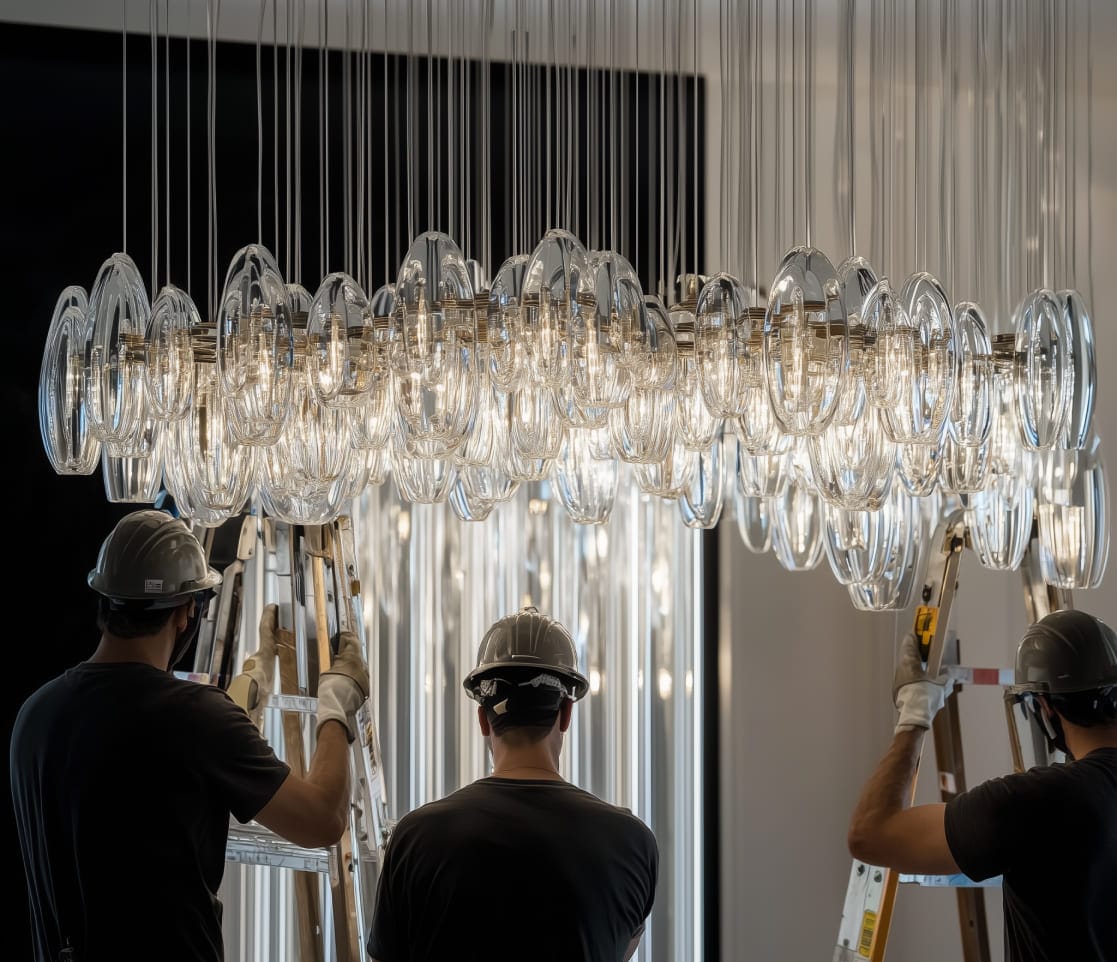

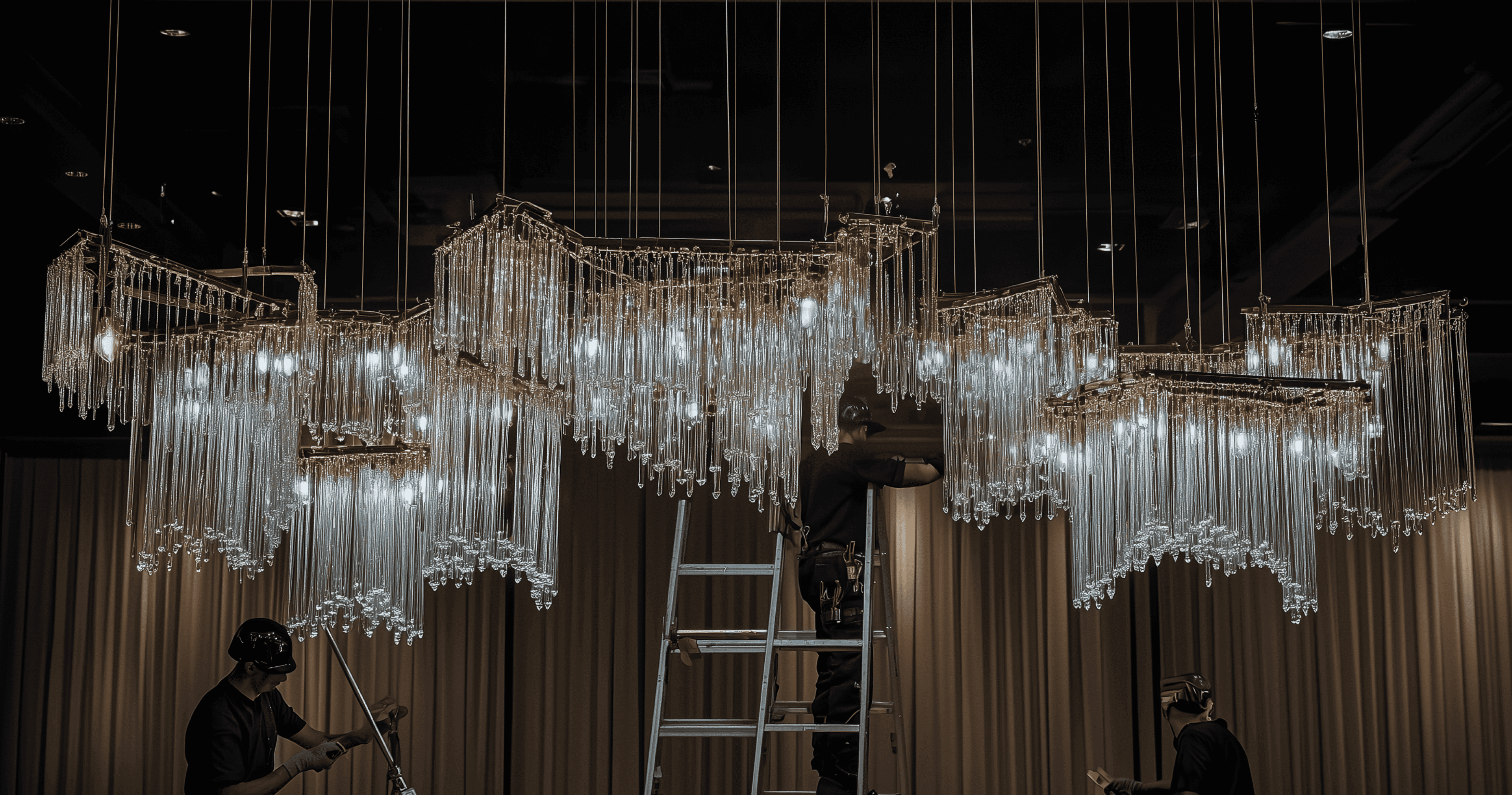

Професійний монтаж світлових інсталяцій

Підключення світлової
композиції до мережі 220V

Діоди 12V

Розподільчий щит

Блок живлення 110/220V

Розпайка для кількості елементів

ГК із закладними (фанера 9 мм)

Гвинт M10, L24 мм

З'єднувальна клема

Монтажний гвинт

Патрон з діодом G4 0,5-5W

Скляний елемент

Діоди 220V

Розподільчий щит

Розпайка для кількості елементів

ГК із закладними (фанера 9 мм)

Гвинт M10, L24 мм

З'єднувальна клема

Монтажний гвинт

Патрон з діодом G4 220V

Скляний елемент

При використанні діодів G4 220V блок живлення не
потрібен, оскільки підключення здійснюється
безпосередньо до мережі 220V

Драйвер

110V/220V/100-240V для різних крайн

тип діодів
тип з’єднання
потужність
функція
потік
вольтаж

Блоки живлення різних розмірів

Встановлення елементів від Bachelieri
Design зі світловим джерелом безпосередньо до стелі, вбудованим
у вигляді одного шару фанери товщиною 9 мм.

Bachelieri

Фанера 9 мм

Гіпсокартон

Діаметр отвору 12,5 мм

Провід 3 мм

Гвинт 10 мм x 24 мм

Монтажна схема

Усі інсталяції Bachelieri постачаються зі схемою монтажу у масштабі 1:1.
Електронний файл надається за запитом після затвердження фінального 3D-макета.
Друкована версія схеми постачається разом із композицією.

За потреби ми готові порекомендувати перевірених партнерів для монтажу у вашому регіоні.
